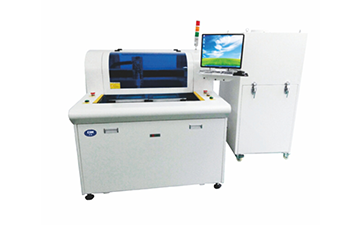

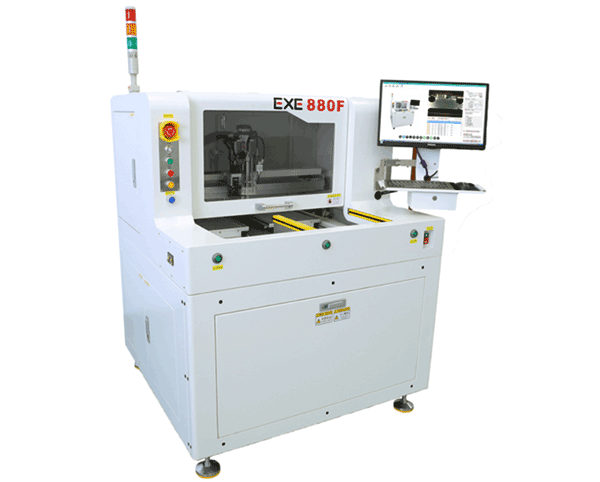

铣刀分板机 EXE-880F

铣刀分板机 EXE-880F

一、基本参数规格：

1.单边工作尺寸：290mm X 350mm

2.四轴伺服驱动：X、Y1、Y2、Z

3.X-Y AC Servo 速度：0-1000mm/sec

4.Z AC Servo 速度：0-800mm/sec

5.X-Y 重复精度：±0.01mm

6.切割精度：±0.02mm

7.CCD相机校准精度：±0.01mm

8.分板应力数值：300uε以下

9.NSK主轴转速：Max.60,000rpm

10.刀具直径：0.8-2.3mm

11.PCB板切割厚度：0.2mm-6.0mm

12.集尘机功率：3HP（选项5HP）

13.集尘柜尺寸：640mm×785mm×1760mm(D×W×H)

14.机器尺寸： 1075mm×1430mm×1460mm(D×W×H)

15.主机+集尘机重量：800 KG

二、设备配置介绍

1、铣刀分板机采用高速NSK主轴切割分板，大幅降低切割应力，精度高，惯性小，回应快。

2、双Y轴工作台PCB取放区装设光栅安全设施，避免人工误操作，符合公共安全要求。

3.视窗操作界面亲切中英文切换，图示视窗操作界面，编辑程式简单、能快速的完成多点式程式。

4.软件用户多层管理权限、防止误操作等行为。

 5、全自动PCB分板机下吸尘采用密封式设计，吸入口采用45度斜角，减少粉尘在内部产生涡流现象。

6、上吸尘结构（选配）采用静电毛刷密封切割点，独立的针对单切割点吸尘，大幅度提高吸尘效果。

7、铣刀检测系统采用光电感应器，实时监控铣刀状态，有效防止断刀后继续运行等现象。

8、软件设置铣刀分段功能，自动下刀补偿，延长铣刀使用寿命，降低成本。

三、 质量保证及售后服务

1、 全自动PCB分板机整体设备保固期为一年，若有质量问题免费提供售后维护及更换。

2、 售后服务人员均为本公司资深专业技术人员，经过公司的正规培训，考试合格后才单独作业的。

3、 售后部接到设备故障通知后，如设备不能正常工作时，长三角内半小时内做出答覆，2小时内派遣人员赶到现场解决问题；

长三角外半小时内做出答覆，再根据具体情况24小时内派遣售后人员到达现场解决问题。

（如开机不能正常生产，售后人员与客户进行沟通，按客户的要求时间内赶到现场）。

4、 本公司售后人员全天24小时待命工作，不分星期六和星期天与节假日。

5、  设备到达贵司后，我公司安排工程技术人员安装调试。

6、 我公司可安排售后技术人员驻客户公司三天，负责培训及技术指导（可根据客户适当要求延长时间）直到接受为止。

7、 我公司售后技术人员负责全面培训，贵司操作及技术人员对我公司设备的安装及操作，全心服务，毫无保留。

8、 如客户公司有要求的前提下，我公司可帮助客户公司对其技术人员进行分板机操作调试考试等。
